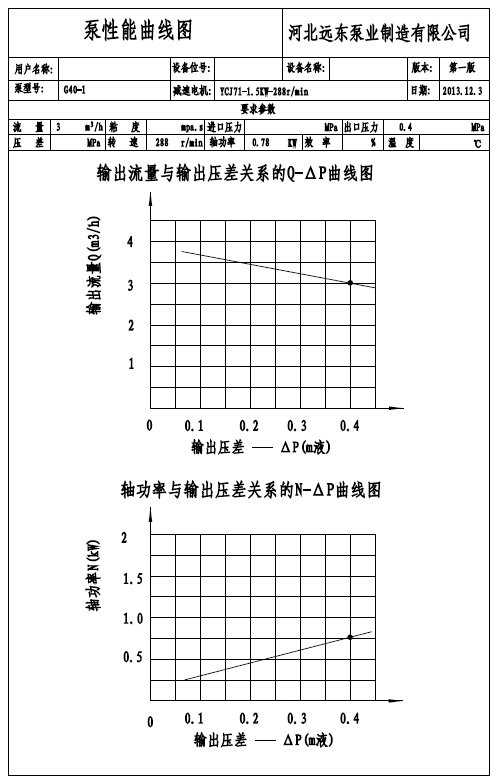

聚丙酰胺輸送泵G40-1P-W101單螺桿泵配YCJ71-1.5KW減速整機尺寸圖,該泵減速器轉速為288r/min,出口壓力0.4Mpa,流量3m3/h.
單螺桿泵屬于轉子式容積泵，它是依靠螺桿與襯套相互嚙合在吸入腔和排出腔產生容積變化來輸送液體的。它是一種內嚙合的密閉式螺桿泵，主要工作部件由具有雙頭螺旋空腔的襯套（定子）和在定子腔內與其嚙合的單頭螺旋螺桿（轉子）組成。當輸入軸通過萬向節驅動轉子繞定子中心作行星回轉時，定子 — 轉子副就連續地嚙合形成密封腔，這些密封腔容積不變地作勻速軸向運動，把輸送介質從吸入端經定子 — 轉子副輸送至壓出端，吸入密閉腔內的介質流過定子而不被攪動和破壞。單螺桿泵分類：整體不銹鋼單螺桿泵，軸不銹鋼單螺桿泵。
選用泵的規格是根據被輸送液體的性質和流量、壓力來決定的，而泵的轉速則由輸送液體的粘度和腐蝕性、作為主要參數來選擇，才能保證泵可靠運行。泵的設計轉速為輸送清水或清水相類似的無腐蝕性液體時允許最高轉速，在實際使用中因介質性質與壽命要求不同，選用時一般都應低于設計轉速。對高粘度和含顆粒介質，一般采用設計轉速的1/2-1/3 或更低些，低轉速對泵的磨損有利，但在使用后由于定子的磨損流量下降，這時可適當提高轉速，以補償流量下降也為常策。輸送介質的溫度應在 -10 ℃～80℃特殊情況可高達120℃。

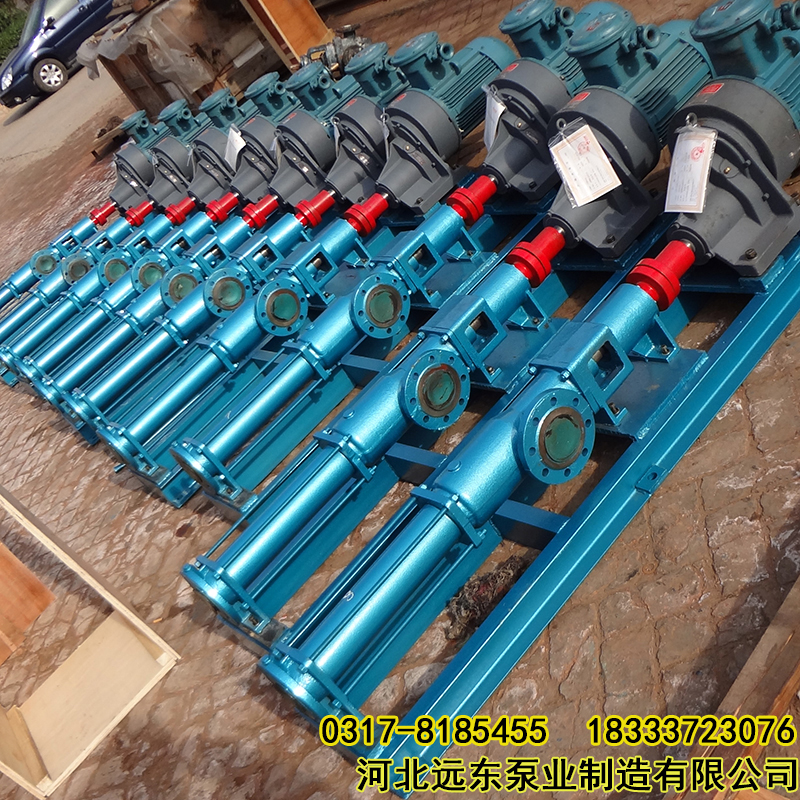

產品圖片
