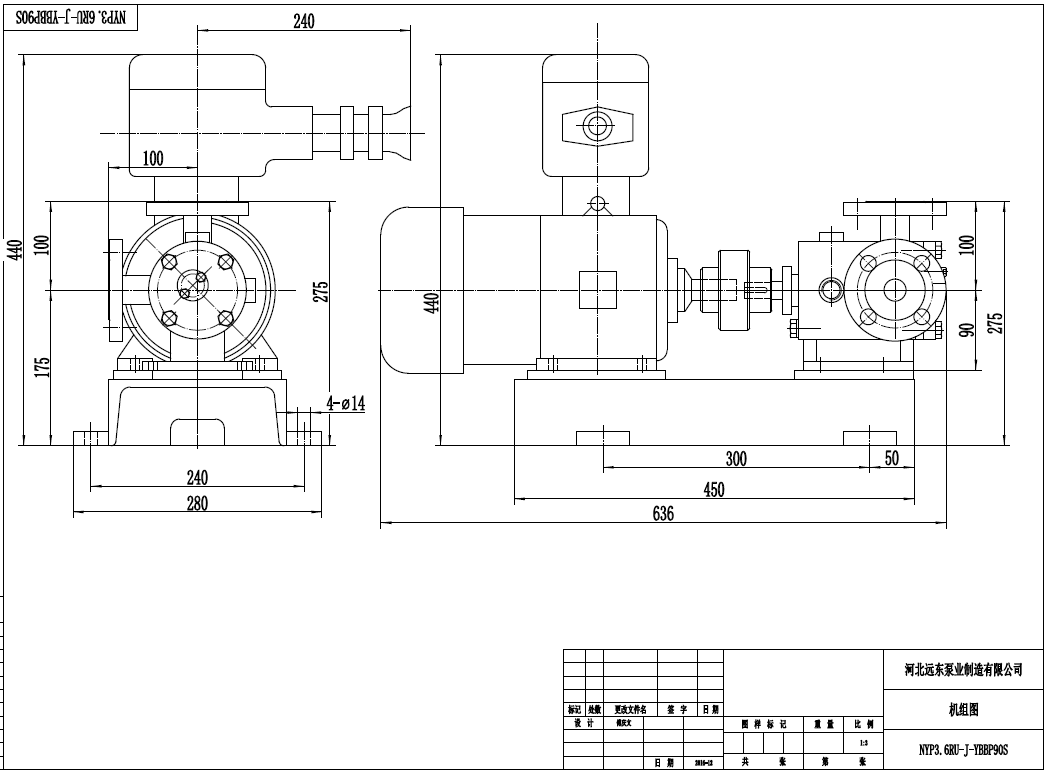

油性涂料輸送泵NYP3.6RU-T1-J-W11高粘度轉子泵安裝尺寸圖.
高粘度泵是輸送高粘度液體的齒輪泵，應做到在較低的功耗、較少的泄漏、較大的壓力下輸出多的流量。在確定所要輸送的介質時，應該嚴格遵循產品說明書上的規定，盡量使用廠家推薦的流體介質，并注意考慮系統的工作溫度范圍。當希望在某一較寬的溫度范圍內使用時，輸送介質的粘度指數應該高些。輸送介質不僅是能量傳遞的中介，而且也是潤滑、密封及傳熱介質。液體粘度過高會增加內摩擦阻力，降低輸出功率，浪費能量，并產生過高的系統溫度.高粘度齒輪泵的出口管路上應當設置安全閥等保護裝置，這樣一旦泵的出口通道發生堵塞，就可以打開安全閥卸壓。對于需要正反轉的高粘度齒輪泵，其進出口管路上均需設置安全閥。
高粘度泵是容積式內嚙合齒輪泵，主動齒輪（外轉子）帶動被動齒輪（內轉子）旋轉時，不斷產生封閉的空間，在吸油區齒輪逐漸脫離嚙合而液體不斷地充滿齒間并被帶到出油區，齒輪在出油區進入嚙合時液體被排出。兩個旋轉齒輪的共同作用，形成一個穩定的體積排量，沒有脈動。由于泵是完全對稱的，泵可以反轉，液流方向也隨之改變。但應注意，泵的轉向可能受到密封或泵內其它結構的限制，用戶有反轉要求時應在訂貨時做出說明。
●高粘度泵使用時注意事項
進、出口管路的管徑必須和泵保持一致；
設計管路時應盡量減少?gòu)濐^，且彎頭角度不宜過小，進口管線不宜過長，以免影響自吸。
啟動前每個注油杯都應家潤滑油，且保證每天加油一次。
泵在工作前應該點動啟動電機，觀察轉向是否和規定轉向一致。
開機后觀察運轉是否正常，如有不正常噪音、特殊振動或溫升過高等情況，應停機檢查。
注意皮帶松緊是否恰當，每半年調整一次。
●NYP高粘度泵的起動
泵在起動過程中應特別注意以下幾個問題：
起動前要檢查下列內容：
檢查泵、齒輪箱和電機的對中程度；
檢查過濾器中有沒有焊皮和金屬渣；
檢查各連接部位連接是否緊固；
檢查管路壓在泵上的力和力矩是否超過給定的數值，如果溫度較高，還應檢查管路是否有膨脹節；
檢查電氣連接的正確性及電機的額定值，并檢查電機轉動方向是否正確；
檢查泵的轉動方向是否正確；
如有安全閥，安全閥安裝必須正確，
檢查泵軸是否轉動靈活；
泵的內部不能是干的，特別是需要自吸的時候，應向泵內灌注一些油或輸送的液體；
泵組裝時在零件的表面有防護液，如果這種液體不能和泵送液體相容，則必須清洗；
好在管路上安裝壓力表和真空表，方便觀察泵的工作狀態；
檢查機械密封箱是否注滿液體；
檢查管路的閥門是否打開；
如果用內燃機驅動，請?jiān)谄饎?dòng)發動機前保持離合器脫開；
泵起動后，檢查液體是否進入到泵中，泵是否工作正常，如果長時間無液體進入泵中，應停機檢查泵及管路。
| 用途 | 型號 | 公司名稱 |
| 輸送108膠泵 | NYP110-RU-M1-W51高粘度泵 | 江蘇康泰氟有限公司 |
| 高粘度液體齒輪泵 | NYP110-RU-T1-J-W11高粘度泵 | 方大錦化科技股份有限公司 |
| 輸送丁苯乳膠泵 | NYP50-RU-T1-W11高粘度泵 | 山西晉豐煤有限責任公司 |
| 輸送硅酮膠泵 | NYP50-RU-T2-W11高粘度泵 | 山東宏信股份有限公司 |
| 輸送液壓油泵 | NYP50-RU-T1-W12高粘度泵 | 嘉興市中華有限責任公司 |
| 輸送膠水泵 | NYP220B-RU-T2-W11高粘度泵 | 山東恒通股份有限公司 |
| 稀油人字齒輪泵 | KCB2500齒輪泵 | 安徽晉煤中能股份有限公司 |
| 高粘度輸送泵 | NYP220B-LU-T2-W11高粘度泵 | 杜邦中國集團有限公司 |
| 高粘度打膠泵 | NYP50高粘度泵 | 內蒙古皓海有限責任公司 |
| 聚氨酯發泡機專用泵 | NYP-440-RU-T1-W11高粘度泵 | 浙江金港船業股份有限公司 |
| 耐酸耐腐蝕齒輪泵 | NYP-7-RU-T2-W51高粘度泵 | 臨海市回浦船舶修造有限公司 |
| 灰漿輸送泵 | G40-1P-W102單螺桿泵 | 青上（佛山）有限公司 |
| 內嚙合齒輪泵 | NYP50-RU-T2-W11高粘度泵 | 中國長江航運集團宜昌船廠 |
| 輸油齒輪泵 | KCB5400齒輪泵 | 寧波市東方船舶修造有限公司 |
| 粘接劑輸送泵 | NYP-7.0-RU-MS-J-W51不銹鋼高粘度泵 | 遼寧華興集團股份公司 |
| 汽輪機潤滑油泵 | YCB30齒輪泵 | 臨海市航暢船舶制造有限公司 |
| 輸送901膠泵 | NYP110-RU-M1-J-W51高粘度泵 | 陜西陜化集團有限公司 |
| 輸送108膠泵 | NYP110-RU-M1-W51高粘度泵 | 江蘇康泰氟有限公司 |
| 高粘度液體齒輪泵 | NYP110-RU-T1-J-W11高粘度泵 | 方大錦化科技股份有限公司 |
| 高粘度液體泵 | NYP220B-LR-M1-W51高粘度泵 | 河北陽煤正元集團股份有限公司 |
| 皮帶帶動瀝青泵 | NYP220B-LU-T1-J-W12高粘度泵 | 山東藍星東大有限公司 |
| 輸送密封膠泵 | NYP-320-RU-T1-W12高粘度泵 | 浙江萬馬高分子材料股份有限公司 |
| 輸送橡膠液泵 | NYP-320高粘度泵 | 大連瑞澤農股份有限公司 |
| 輸送改性硅油泵 | NYP50-LR-T1-J-W12高粘度泵 | 安徽省司爾特肥業股份有限公司 |
| 水性涂料輸送泵 | NYP220B-RU-T1-W12高粘度泵 | 雙錢集團股份有限公司 |
| 煤焦油專用泵 | SNH660R54E6.7W1三螺桿泵 | 江蘇恒力化纖有限公司 |
| 高粘度物料輸送泵 | NYP220B-RU-T1-J-W12高粘度泵 | 煙臺萬華聚氨酯股份有限公司 |
