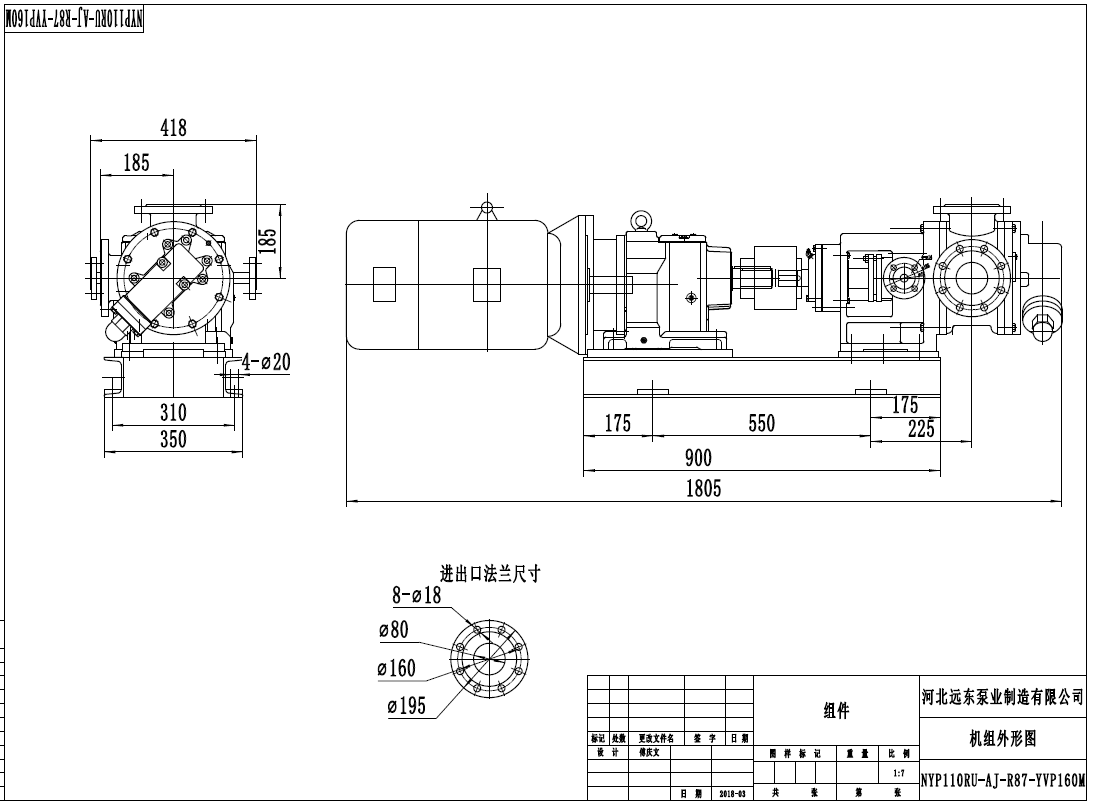

鋰基脂輸送泵NYP110-RU-T2-A/J-W11內嚙合轉子泵安裝尺寸圖,該泵配R87減速器,YVP160M變頻減速機,進出口口徑為80mm,該泵采用鑄鐵泵體,內外轉子為40Cr,泵配保溫及安全閥.

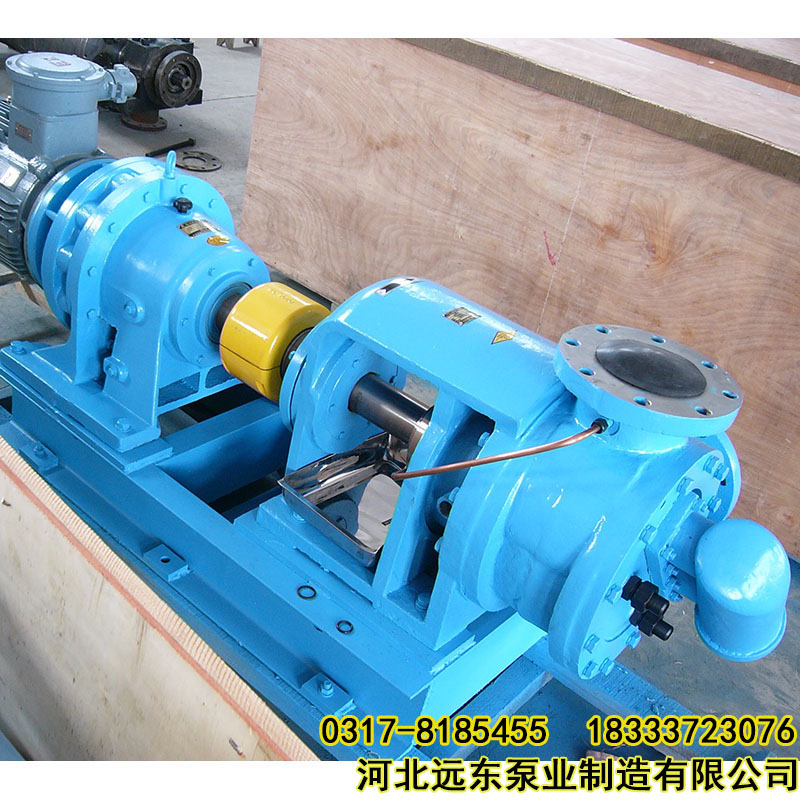

鋰基脂輸送泵NYP110-RU-T2-A/J-W11內嚙合轉子泵產品圖片:

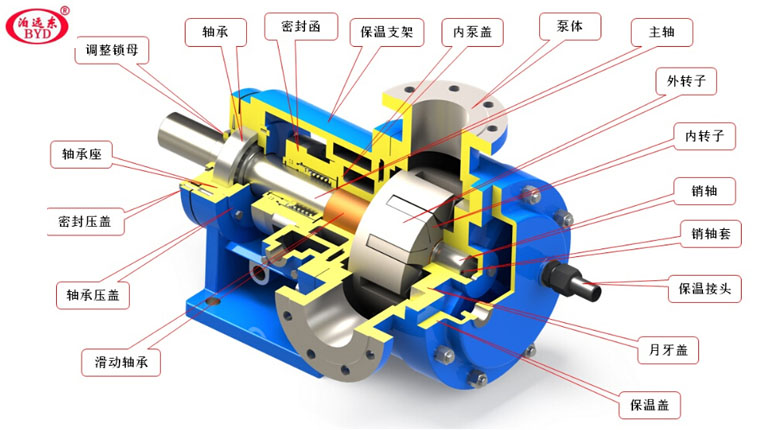

鋰基脂輸送泵NYP110-RU-T2-A/J-W11內嚙合轉子泵內部結構圖:
NYP高粘度泵的安裝與試運轉
高粘度泵的支座或法蘭與其驅動電機應采用共同的安裝基礎，基礎、法蘭或支座均需具有足夠的剛度，以減小齒輪泵運轉時產生的振動和噪聲。電動機與齒輪泵須用彈性聯軸器連接，同軸度小于0.1毫米，傾斜角不得大于1度。安裝聯軸器時不得用錘敲打，以免傷害齒輪泵的齒輪等零件。若用帶輪、鏈輪等驅動時應設托架支承，以防主動齒輪軸承受徑向力。緊固齒輪泵、電動機的地腳螺釘時，螺釘受力應均勻，連接可靠。用手轉動聯軸器時，應感覺到齒輪泵能夠輕松地轉動，沒有卡緊等異?，F(xiàn)象出現，然后才可以配管。高粘度齒輪泵的吸油管道內徑應足夠大，并避免狹窄通道或急劇拐彎、彎頭，去除不必要的閥門、附件，盡可能地降低泵的安裝高度，縮短吸油管道的長度，以減少壓力損失。管接頭等元件的密封要良好，以防止空氣侵入，從而控制氣穴與氣蝕的發生。在開始運轉前，往齒輪泵的殼體內灌滿待輸送的液體，便于安全動。若環境溫度低于冰點，應預先向泵內通入熱蒸汽，進行預熱處理，然后才可啟動齒輪泵。齒輪泵的旋轉方向要與進、出油口相符。齒輪泵若是第一次運行，或長期閑置后再使用，好在空載或小負荷情況下先跑合一小時左右。如果在跑合階段預先覺出異常溫升、泄漏、振動和噪聲時，應機檢查。高粘度泵的出口管路上還應當設置安全閥等保護裝置，這樣一旦泵的出口通道發生堵塞，就可以打開安全閥卸壓。對于需要正反轉的高粘度齒輪泵，其進出口管路上均需設置安全閥。
