我們要知道和了解雙吸式螺桿泵的工作原理。雙吸式二螺桿泵是主動螺桿在轉動時帶動從螺桿在襯套中轉動，依靠形成的密封腔的容積變化來輸送流體的。其次，螺桿是一個螺桿泵最重要的部分，因此我們首先設計的便是雙吸式二螺桿泵的主從動螺桿的結構。雙吸式二螺桿泵的設計過程中螺桿的設計有著舉足輕重的作用，螺桿的結構設計主要與所給定的流量和壓力以及所輸送的介質這些數據來確定的。在次，螺桿泵的密封是很重要的。螺桿泵是一個壓力泵，只有它的密封系統做好了才能產生足夠的壓力來輸送介質。因此在設計的過程中襯套與螺桿的密封、襯套與殼體的密封、螺桿與端蓋的密封都是我們要考慮的。最后，我們就是要選擇一些雙吸式二螺桿泵用的附件，像螺釘、軸承、安全閥、墊圈等
常見的泵可以分為容積式泵和動力式泵兩大類。容積式泵包括往復泵、轉子泵和齒輪泵等，離心泵和軸流泵等則屬于動力式泵。本文所研究的雙吸式雙螺桿泵屬于容積式泵。螺桿泵的適用范圍很廣，被廣泛應用于石油、化工、航運、電力、機械液壓系統、食品、冶金、輕工、造紙、軍工、醫藥、船舶、機床、采礦、環保和污水處理等各種工業部門當中，發揮了巨大作用，具有很高的使用價值。
●泵體內裝有兩根左、有施單頭螺紋的螺桿，主動螺桿2由動力機驅動轉動時，靠同步齒輪1帶動從動螺桿3轉動。兩根螺桿以及螺桿與泵體. 之間存在著間隙，該間隙靠齒輪和軸承保證。其間隙大小，取決于液體粘度、工作壓力等因素。由于每根螺桿兩端螺紋的旋向相反，螺桿轉動時，由螺桿嚙合線形成的泵工作腔。

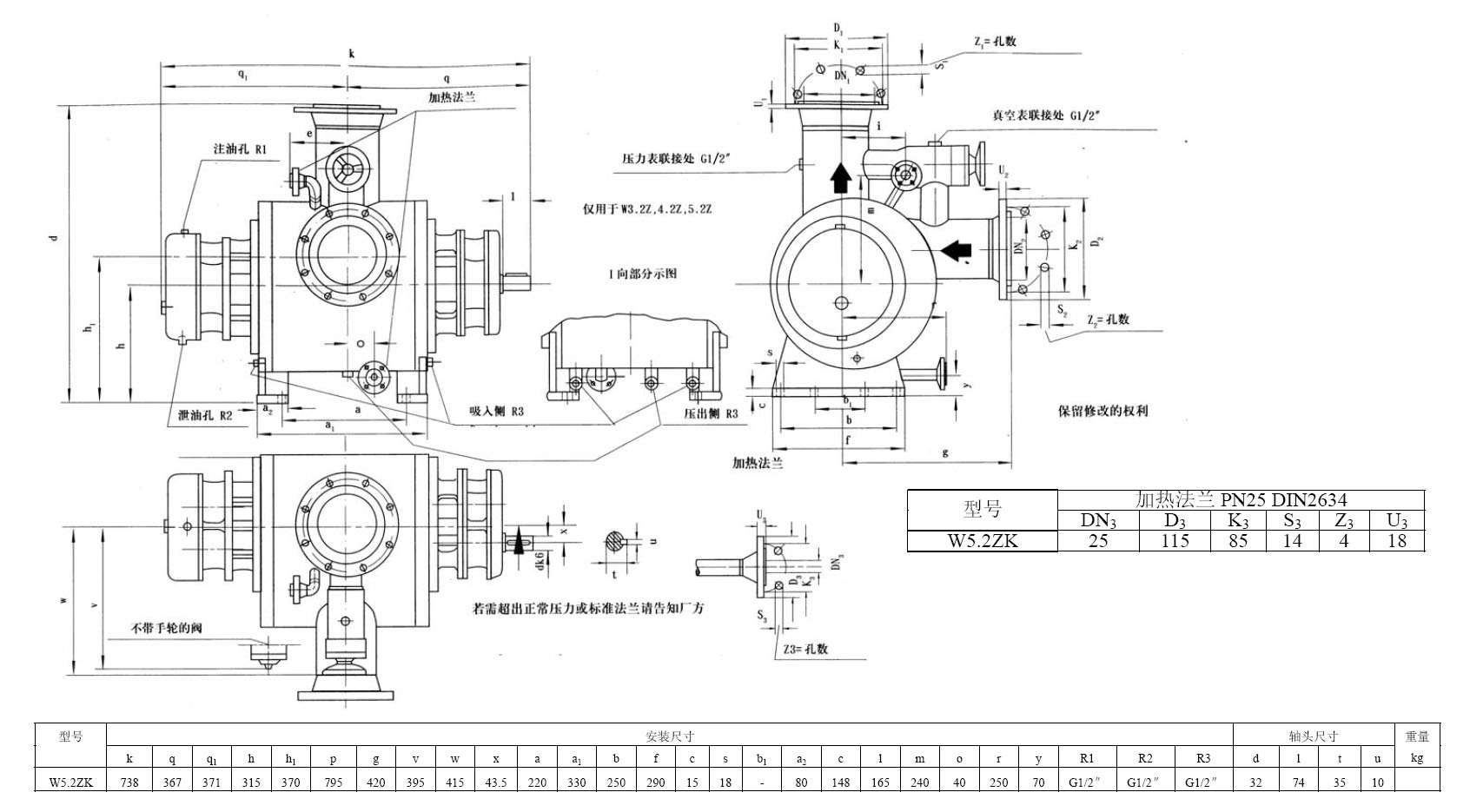

●該型泵采用雙吸式結構，螺桿兩端處于同一壓力腔中，軸向力可以自行平衡。兩端軸承采用外裝式，單獨采用潤滑油(脂)潤滑，因而不受輸送介質的影響。兩螺桿間用一對同步齒輪驅動，螺桿齒面間并不接觸，而留有一微小間隙，介質中的雜質并不能對螺桿齒面產生直接的磨損(除沖刷外)。 除一些小排量泵外(2W.W4.0以下)，一般在泵體上都帶有內流式安全閥，當排放壓力超過額定值時，有一定的保護作用。 泵體上的進出口方向有兩種，一為水平進，水平出;二為水平進，垂直向上出;用戶可根據自己需要選擇。
螺桿泵是利用螺桿的回轉來吸排液體的。中間螺桿為主動螺桿，由原動機帶動回轉，兩邊的螺桿為從動螺桿，隨主動螺桿作反向旋轉。主、從動螺 桿的螺紋均為雙頭螺紋。 由于各螺桿的相互嚙合以及螺桿與襯筒內壁的緊密配合，在泵的吸入口和排出口之間，就會被分隔成一個或多個密封空間。隨著螺桿的轉動和嚙合，這些密封空間在泵的吸入端不斷形成，將吸入室中的液體封入其中，并自吸入室沿螺桿軸向連續移至排出端，將封閉在 各空間中的液體不斷排出，猶如一螺母在螺紋回轉時被不斷向前推進的情形那樣，其中螺紋圈數看做液體，當螺釘旋轉時螺紋在轉動時就相當于液體在螺桿泵里面的情形，這就是螺桿泵的基本工作原理。

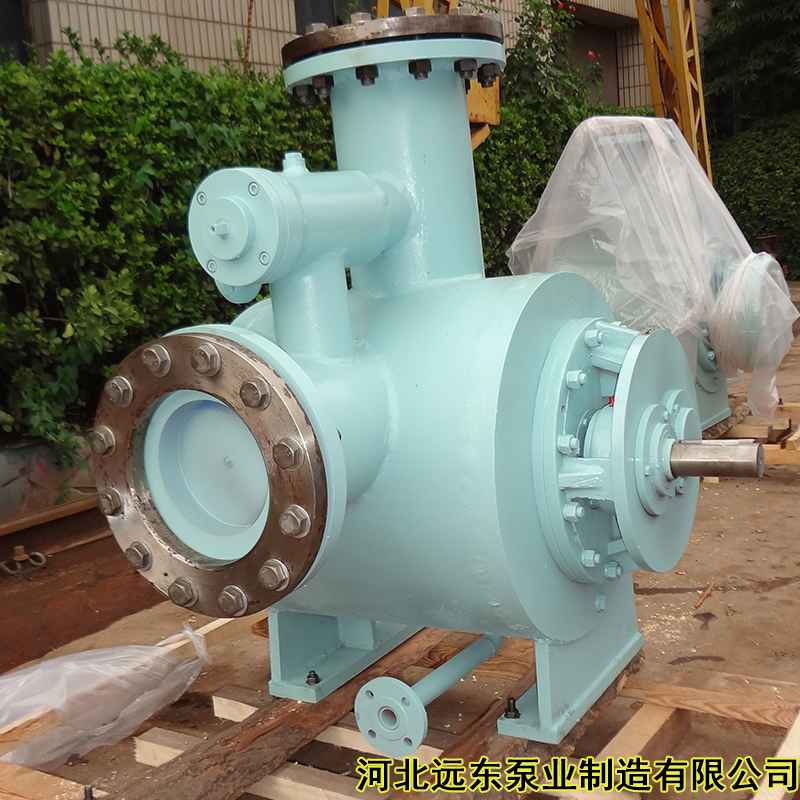

雙螺桿泵產品圖片:
遠東泵業銷售業績:
用途 型號 公司名稱
洗艙泵 W7T.2ZK28M1W73 榮成市石島東海造船有限公司
污泥回流泵 G85-1P-W101單螺桿泵 煙臺立衡環?？萍加邢薰?
瀝青輸送泵 NYP110保溫高粘度泵 浙江大東南塑膠集團公司
輸送改性瀝青泵 NYP110保溫高粘度泵 江蘇省新世紀鹽化集團有限責任公司
輸送108膠泵 NYP110不銹鋼保溫高粘度泵 湖南海利高薪技術產業集團有限公司
輸送灌封膠泵 NYP110不銹鋼保溫高粘度泵 山東齊旺達集團海仲石化有限公司
輸送108膠泵 NYP110不銹鋼高粘度泵 杭州之江有機硅有限公司
輸送聚醚泵 NYP220B-RU-T1-J-W12高粘度泵 帝人聚碳酸脂有限公司
聚醚輸送泵 NYP220B高粘度泵 甘肅金昌工業集團有限公司
硅酮膠輸送泵 YCB20齒輪泵 華能南通電廠
輸送燃料油泵 3GCLS100*2W2三螺桿泵 南通港閘船舶制造有限公司
輕柴油供油泵 3GCL85*2W2三螺桿泵 青島現代造船有限公司
輸送原油泵 3GCL70*2W2三螺桿泵 臨海市江海造船有限公司
燃油滑油污油泵 3GCL110*2W21三螺桿泵 華能威海電廠
主機滑油泵 3GR25*4W2三螺桿泵 浙江宏信船舶有限公司
電動螺桿泵 3GR25*4W2三螺桿泵 華能南京電廠
滑油輸送泵 3GR110*4W21三螺桿泵 華能南通電廠
鍋爐點火重油泵 SMH80R46E6.7W23三螺桿泵 浙江嘉業園投資發展有限公司
瀝青成型給料泵 NYP50-RU-T2-J-W11高粘度泵 陜西興化集團有限責任公司
瀝青循環泵 NYP50-RU-T2-J-W52高粘度泵 四川鎣峰實業有限公司
EVA產品循環泵 RCB保溫夾套齒輪泵 寧波廣昌達石油化工有限公司
聚氨酯供料泵 NYP-7-RU-M1-W61高粘度泵 青島黃海橡膠集團有限責任公司
污泥回流泵 G85-1P-W101單螺桿泵 煙臺立衡環保科技有限公司
輸送聚氨酯粘接劑泵 NYP220B高粘度泵 上海寶鋼有限公司
水性涂料輸送泵 NYP220B-RU-T1-W12高粘度泵 雙錢集團股份有限公司
煤焦油專用泵 SNH660R54E6.7W1三螺桿泵 江蘇恒力化纖有限公司
高粘度物料輸送泵 NYP220B-RU-T1-J-W12高粘度泵 煙臺萬華聚氨酯股份有限公司
