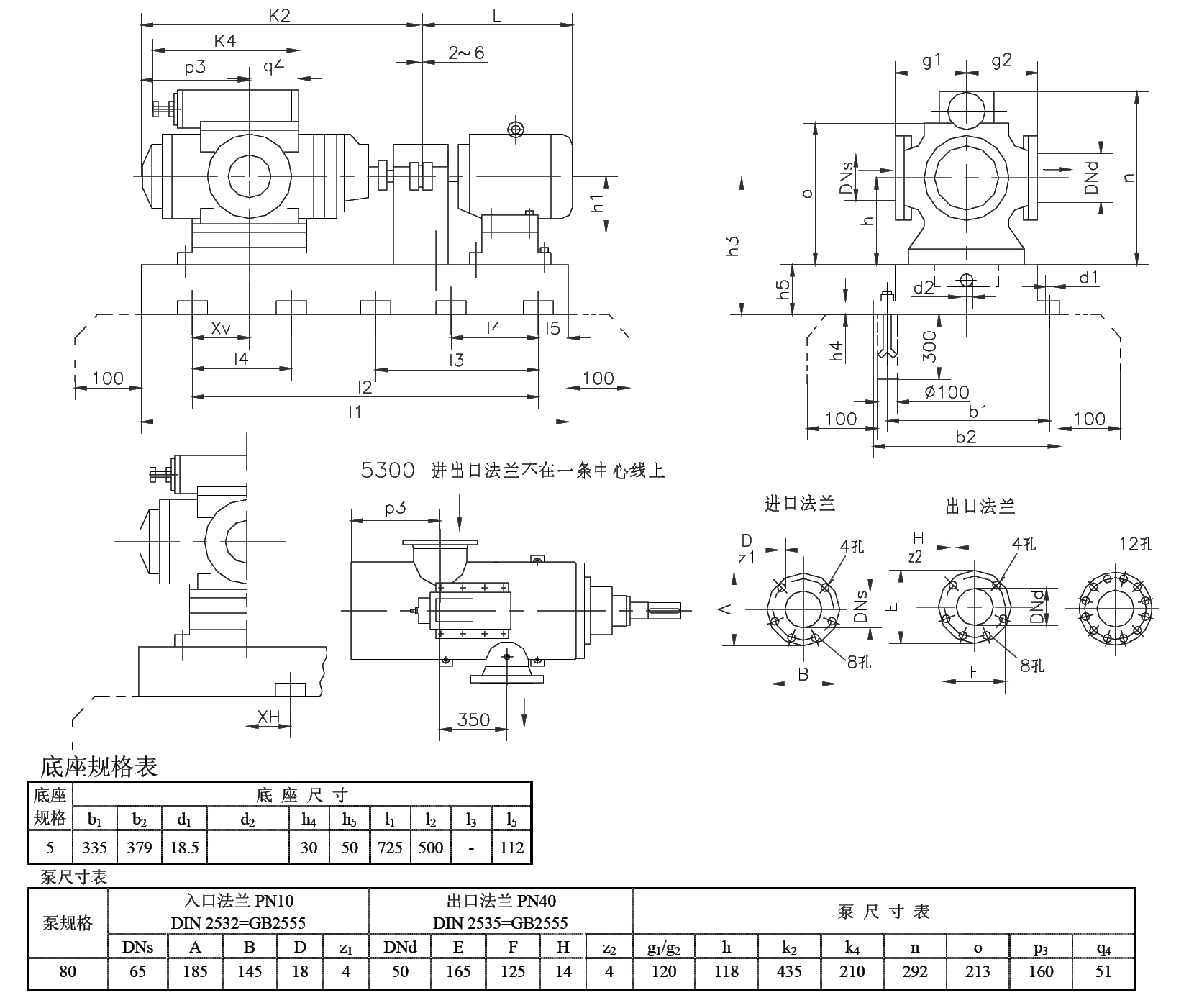

重油輸送泵SNH80R36E6.7W21三螺桿泵整機尺寸圖,該泵配2.2kw電機,電機轉速1450r/min.該泵進口尺寸為65,出口為50.

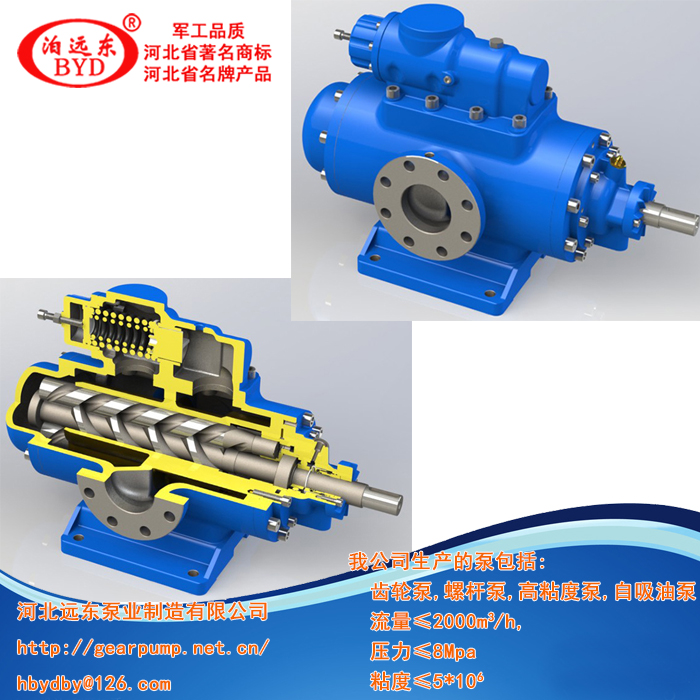

三螺桿泵結構簡單緊湊，泵套兩端與泵體進出口相通。主桿連原動機，并傳遞螺旋運動，從桿是用來保證相互嚙合螺桿的密封性，從而阻止液體從排出口泄流到吸入口。螺桿的螺紋部分被封閉在泵套的孔內，它們之間存在一定的間隙，以保證泵的性能和可靠運轉。封閉在泵套內的螺紋部分的長度叫螺桿工作長度，它是由管道系統所需的壓力值和被輸送的液體的特性來確定的。
三螺桿泵的特點:
① 螺桿與泵套接觸的螺旋封線將收入腔與排出腔完全分開，使泵具有閥門的隔斷作用；
②可實現液、氣、固體的多相混輸；
③ 泵內流體流動時容積不發生變化，沒有串流攪動和脈動；
④ 彈性定子形成的容積腔能有效地降低輸送含固體顆粒介質時的磨耗；
⑤輸入介質粘度可達 50000Mpa · s 含固量可達 50% ；
⑥流量與轉速正比，借助調速器可實現量的自動調節泵可以正反輸送。
