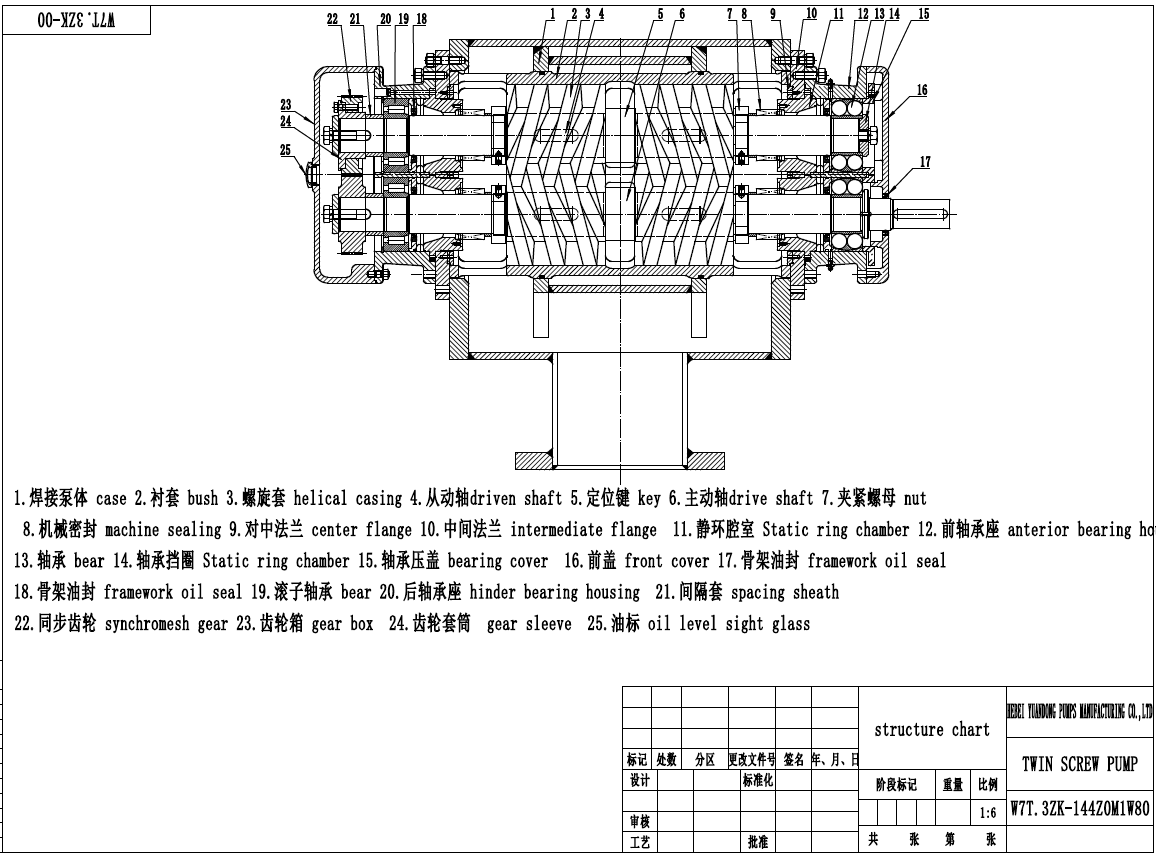

W7T.3-144Z0M1W80雙螺桿泵結構圖,該雙螺桿泵采用焊接泵體,雙螺桿泵可以輸送原油,瀝青或者液化氣,具有很強的自吸能力,且能進行油氣混輸.
●雙螺桿泵特點:
1.雙螺桿泵是外嚙合的螺桿泵，它利用相互嚙合，互不接觸的兩根螺桿來抽送液體。
如圖所示為一種雙吸式非密閉的雙螺桿泵。一端伸出泵外的主動螺桿由原動機驅動。主動螺桿與從動螺桿具有不同旋向的螺紋（若前者為右旋，則后者為左旋）。螺桿與泵體緊密貼合。從動螺桿是通過同步齒輪由主動螺桿帶動的。
雙螺桿泵作為一種容積式泵，泵內吸入室應與排出室嚴密地隔開。因此，泵體與螺桿外圓表面及螺桿與螺桿間隙應盡可能小些。同時螺桿與泵體、螺桿與螺桿間又相互形成密封腔，保證密閉，否則就可能有液體從間隙中倒流回去。
雙螺桿泵可分為內置軸承和外置軸承兩種形式。在內置軸承的結構型式中軸承由輸送物進行潤滑。外置軸承結構的雙螺桿泵工作腔同軸承是分開的。由于這種泵的結構和螺桿間存在的側間隙，它可以輸送非潤滑性介質。此外，調整同步齒輪使得螺桿不接觸，同時將輸出扭矩的一半傳給從動螺桿。正如所有螺桿泵一樣，外置軸承式雙螺桿泵也有自吸能力，而且多數泵輸送元件本身都是雙吸對稱布置，可消除軸向力，也有很大的吸高。泵的這些特性使它在油田化工和船舶工業中得到了廣泛的應用。外置軸承式雙螺桿泵可根據各種使用情況分別采用普通鑄鐵、不銹鋼等不同材料制造。輸送溫度可達250C。泵具有不同方式的加熱結構，理論流量可達2000立方米/小時。
無攪拌、無脈動、平穩的輸送各種介質，由于泵體結構保證泵的工作元件內始終存有泵送液體作為密封液體，所有的泵有很強的自吸能力，且能汽液混輸。泵的特殊設計保證了泵有高的吸入性能即很小的NPSHr值。采用獨立潤滑的外置軸承，允許輸送各種非潤滑性介質。
臥式、立式、帶加熱套等各種結構型式齊全，可以輸送各種清潔的不含固體顆粒的低粘度或高粘度介質，選用正確的材質，甚至可以輸送許多腐蝕性介質。
